MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG 2000KG DẠNG NẰM


MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG 2000KG/MẺ DẠNG NẰM - MS DMA-2000  ALP

MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG 2000KG/MẺ DẠNG NẰM - MS DMA-2000  ALP


MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG 200KG ALP
MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG 200KG ALP
WWW. VINACHEM.VN

MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG CÔNG SUẤT 1 TẤN - MÃ SỐ: 1000DMA - CÔNG TY SƠN EVEREST - TÂN ĐẠT DƯƠNG

MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG CÔNG SUẤT 1 TẤN - MÃ SỐ: 1000DMA - CÔNG TY SƠN EVEREST - TÂN ĐẠT DƯƠNG

BẢN VẼ THIẾT KẾ MÁY TRỘN BỘT TỰ ĐỘNG CÔNG SUẤT 1 TẤN - MÃ SỐ: 1000DMA
MÁY TRỘN BỘT TỰ ĐỘNG CÔNG SUẤT 1 TẤN - MÃ SỐ: 1000DMA


TIÊU CHUẨN KỸ THUẬT MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) TỰ ĐỘNG CÔNG SUẤT 1 TẤN - MÃ SỐ: 1000DMA
1/ Máy trộn bột trét tường DMA-1000A có công suất trộn 1000kg/ mẽ, Cân tự động; Máy sàn 1000kg/mẽ.
2/ Điều khiển bằng PLC hai chế độ; Tự Động và Bằng tay..
3/ Thiết bị chống cháy motor -sử dụng rơle nhiệt .
4/ Bên bán sẽ lắp ráp tủ điều khiển toàn hệ thống (bao gồm máy trộn và máy sàn).
5/ Từ CB, Táp lô và dây điện nguồn bên bán không cung cấp .
6/ Dây điện sau CB đến tủ điện của máy bên bán tự lắp đặt (không quá 5m)
7/ Motor trộn 10 HP -3pha-380V
8/ Motor vít tải đứng 3HP, Vít tải ngang 2HP giảm tốc  3pha-380V
9/ Motor đóng bao 1HP 3 pha-380V
10/ Motor sàn bột 3HP, 2HP -3pha-380V
11/ Motor thùng trộn hóa chất 1HP giảm tốc-3pha-380V
12/ Kết cấu hệ thống máy bao gồm:Máy sàn (vis tải bơm bột lên sàn và sàn rung); Máy trộn (Hai vít tải liệu lên thùng trộn, Bộ phận trộn, Bộ phận chứa bột, bồn trộn phụ gia, hai vis tải ra đầu cân,Ben xả bột, Hai đầu cân đóng bao tự động) được kết nối với nhau thành hệ thống Máy sản xuất bột trét tường.
13/ Hệ thống xả bột xuống bồn dưới bằng Ben Hơi (Ø100x HT-150), tự động đóng lại sau 3 phút.
14/ Thiết bị cân tự động gồm: Đầu hiển thị cân CI-1560, Loadcell 250kg (Korea)
15/ Toàn bộ thiết bị điện sử dụng điện áp 3 pha 380V
16/ Thùng trộn có nắp đậy và roon che kín
17/ Sơn chống gỉ Thế Hệ Mới.
18/ Sơn che phủ màu xanh IT 8802 (Sơn bông công nghiệp)
19/ Bạc đạn UCP 205,209, 216 – UCF 205, 209
20/ Khung thép V50x5, U100. U 120, U 140.


Thông tin: CÔNG TY TNHH SX-TM-DV TÂN ĐẠI THỊNH
WWW. VINACHEM.VN

TÀI LIỆU KĨ THUẬT LẮP ĐẶT VẬN HÀNH MÁY TRỘN TỰ ĐỘNG BỘT BẢ TƯỜNG DMA 240 HÃNG SƠN NAM PHONG

THIẾT KẾ CHẾ TẠO BỞI VINACHEM.VN
MÁY XUẤT XƯỞNG : 05 -2012
MODEL: Tự động LDTDT- DMA 240
MÁY TRỘN BỘT TRÉT TƯỜNG (BỘT BẢ) 2012 TỰ ĐỘNG

THỜI GIAN BẢO HÀNH KỸ THUẬT : 1 NĂM
SERI NUMBER: CI - 1560

MÁY TRỘN BỘT DMA-240A HÃNG SƠN NAM PHONG

1/ Máy trộn bột DMA-240A có công suất trộn 6 bao/ mẽ.
2/ Điều khiển bằng nút nhấn ON, OFF và khởi động từ.
3/ Thiết bị chống cháy motor -sử dụng rơle nhiệt (Japan 95%).
4/ Bên bán sẽ lắp ráp tủ điều khiển.
5/ Từ CB, Táp lô và dây điện nguồn bên bán không cung cấp.
6/ Dây điện sau CB đến tủ điện của máy bên bán tự lắp đặt (không quá 5m).
7/ Motor trộn 3HP -3pha-380V giảm tốc (Japan 95%).
8/ Motor vít tải 2HP 3pha-380V (Japan 95%).
9/ Motor đóng bao 1HP 3 pha-380V(Japan 95%).
10/ Motor vit tải nghiêng ra đầu cân 2HP -3pha-380V giảm tốc (Japan 95%).
11/ Kết cấu máy một thùng trộn, một thùng chứa và một đầu đóng bao, cân tự động.
12/ Loadcell UCT 3 cái, Đầu cân điện tử CI 1560A.
13/ Toàn bộ thiết bị điện sử dụng điện áp 3 pha 380V.
14/ Thùng trộn có nắp đậy và roon che kín.
15/ Sơn chống gỉ Thế Hệ Mới.
16/ Sơn che phủ màu xanh IT 8802 (Sơn bông công nghiệp).
17/ Bạc đạn UCP 205,210 – UCF 205, 209.
18/ Khung thép V50x5, U100.
19/ Thùng trộn 3mm, phểu thép CT3 dày 2mm.
20/ Kích thước tổng thể: Dài x Rộng x Cao ( 4000 x 1500 x 2500)mm.


MÁY XUẤT XƯỞNG : 05 -2012
MODEL: Tự động LDTDT- DMA 240
THỜI GIAN BẢO HÀNH KỸ THUẬT : 1 NĂM
SERI NUMBER: CI - 1560

Thứ Hai, ngày 15 tháng 8 năm 2011

HƯỚNG DẪN LẮP ĐẶT MÁY TRỘN BỘT BẢ TƯỜNG MS 240 HÃNG SƠN ROMA VIỆT NAM

HƯỚNG DẪN TỰ LẮP ĐẶT MÁY TRỘN THÔNG DỤNG TỰ ĐỘNG MS 240 LD - TDT
KẾT NỐI MOTOR:

1/ Dây motor có 3 sợi, Phần trong tủ đã đấu xong rồi.
2/ Phần còn lại là ngay đầu motor.
a/ Mở nắp motor vis tải lên thùng trộn và motor dưới
đầu cân bơm ra bao.
b/ Nối từng đầu dây có đánh số giống nhau lại với
nhau ( siết ốc thật chặt)
c/ Quấn băng keo lại.
d/ Đậy nắp Iại
HƯỚNG DẪN SET ĐẦU CÂN CI-1560 40kg
1/ Nhấn nút mở nguồn đồng thời một tay nhấn nút TARE đến lúc màn hình hiện chử SET thì buông tay ra.
2/ Nhấn nút SET liên tục từ từ đến khi màng hình hiển thị đến F20-1
3/ Nhấn nút SET một lần nữa, màng hình hiển thị chữ HI-0.00 (là Menu dùng cài số Kg )
4/ Muốn chỉnh số kg theo yêu cầu:
Ví Dụ: Muốn chỉnh 40kg
- Nhấn nút NET đến khi màng hình hiển thị 0.04
- Nhấn nút TARE từ từ khi màng hình hiển thị 40.000 thì dừng lại.
- Sau đó nhấn SET liên tục đến khi đầu hiển thị số CI -1560 là được.
Copyright © 2009-2011. All rights reserved.
CÔNG TY TNHH SX-TM-DV TÂN ĐẠI THỊNH
WWW. VINACHEM.VN





Thứ Bảy, ngày 13 tháng 8 năm 2011

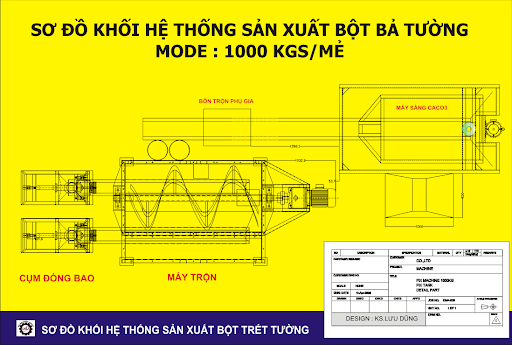

SƠ ĐỒ KHỐI HỆ THỐNG SẢN XUẤT BỘT BẢ TƯỜNG MODE : 1000 KGS/MẺ

SƠ ĐỒ KHỐI HỆ THỐNG SẢN XUẤT BỘT BẢ TƯỜNG
MODE : 1000 KGS/MẺ
KS THIẾT KẾ : LƯU DŨNG
CÔNG SUẤT LỚN SẢN PHẨM DÀNH CHO NHÀ XƯỞNG > 300 M2
MÁY THIẾT KẾ PHÙ HỢP CÔNG SUẤT 2 VẠN BAO THÁNG.
KIỂU DÁNG CHÂU ÂU ĐẶC BIỆT THIẾT KẾ SÀNG CỠ HẠT SIÊU MỊN.
TỰ ĐỘNG HÒAN TOÀN CÓ THIẾT KẾ THÊM CHO PHẦN ĐIỀU KHIỂN COMPUTER, ĐIỀU KHIỂN BÁO AN TÒAN THÔNG SỐ CHO PHÉP.
XẢ NẠP BEN HƠI - ĐIỀU TỐC USA
THIẾT BỊ CÂN TỰ ĐỘNG GỒM: ĐẦU HIỂN THỊ CÂN CI-1560, LOADCELL 250KG (KOREA)
CAO SU CHỐNG RUNG CHỐNG ỒN.
RON KÍN NẮP ĐẬY VÀ CỬA SỔ THĂM KHÍ CHỐNG BỤI.
BỒN TRỘN HÓA CHẤT THIẾT KẾ ĐẶC BIỆT
ĐIỀU KHIỂN BẰNG PLC HAI CHẾ ĐỘ; TỰ ĐỘNG VÀ BẰNG TAY
VÀ NHIỀU LỰA CHỌN KHÁC MỜI QUÝ KHÁCH THAM KHẢO.



THÔNG TIN: WWW.VINACHEM.VN

MÁY TRỘN TỰ ĐỘNG HÃNG SƠN ROMA MODE : 2011 MS - 240 DMA

MÁY TRỘN TỰ ĐỘNG CTY SƠN ROMA
HÃNG SẢN XUẤT : CƠ KHÍ TỰ ĐỘNG LD TDT
CÔNG SUẤT : 240 KG MẺ LIÊN HOÀN
KẾT CẤU MÁY MỘT THÙNG TRỘN, MỘT THÙNG CHỨA VÀ MỘT ĐẦU ĐÓNG BAO, CÂN TỰ ĐỘNG.
NGUYÊN LIỆU THÉP : ÚC
TỦ ĐIỀU KHIỂN : JAPAN
SIZE : ( 4000 x 1500 x 2500)mm
NGUỒN VÀO : 3 FA 50HZ
THỜI GIAN BẢO DƯỠNG : 2500H
XUẤT XƯỞNG : 01-08-2011
MÁY ĐÃ ĐƯỢC BẢO HỘ KIỂU DÁNG CÔNG NGHIỆP TẠI VN




MÁY TRỘN THÔNG DỤNG CHO DOANH NGHIỆP VỪA VÀ NHỎ LINH HỌAT KHÔNG TỐN DIỆN TÍCH.
VẬN HÀNH ĐƠN GIẢN AN TÒAN CAO.
NHÂN CÔNG : 2 NGƯỜI
TỶ LỆ TRỘN ĐỀU KHUẾCH TÁN RỘNG TẠO NHIỆT LƯỢNG BỘT KHÔ TƠI XỐP.
CÂN ĐÓNG BAO HÒAN TOÀN TỰ ĐỘNG.
DỄ VỆ SINH .
ĐA NĂNG CHO NHIỀU DÒNG SẢN PHẨM PHỐI TRỘN XI MĂNG MÀU, CHÀ MẠCH BỘT TRÉT(BỘT BẢ) .CÓ THÊM LỰA CHỌN CHO MEN KEO DÁN GẠCH THẾ HỆ MỚI.
LẮP RÁP VÀ SẢN XUẤT TẠI VIỆT NAM.
